Alboko hormako uhal garraiatzailea

EPIC Corrugated Sidewall Belt Conveyor-en espezializatuta dago, meatzaritza, zementu, harea, ikatza eta ontziratu gabeko materialen industriarako eraginkortasun handiko garraiatzeko sistemetan. Alboko horma korrugatuekin eta diafragma-uhalekin diseinatuta, garraiatzaileak 90°-rainoko angeluak onartzen ditu, lurzoruaren okupazioa eta eraikuntza zibilaren kostuak asko murrizten ditu. Funtzionamendu egonkorra, errendimendu handia, energia-kontsumo txikia eta errendimendu fidagarriarekin, ekipamendu hau ezin hobea da distantzia luzeko, angelu handiko eta material bertikaleko garraiorako.

Bidali kontsulta

Produktuaren Deskribapena

EPIC-ek Alboko hormako uhal garraiatzaile korrugatuak sistemak hornitzen ditu mundu osoan meatzaritza, metalurgia, zementua, ikatza, kimikoa eta agregakinen industriarako. Inklinazio handietarako eta garraio bertikaleko aplikazioetarako diseinatua, garraiatzaile-sistema honek garraiatzeko eraginkortasun handia, egitura trinkoa eta funtzionamendu-kostu baxua konbinatzen ditu, eta ontziratu gabeko materiala garraiatzeko proiektu modernoetarako soluzio ezin hobea da.

Sistemak erresistentzia handiko alboko hormako uhal garraiatzaileak eta zeharkako diafragmak hartzen ditu, materialak segurtasunez garraiatu ahal izateko 90°-rainoko angelu handietan. Uhal garraiatzaile tradizionalekin alderatuta, zoru-eskakizunak eta ingeniaritza zibileko inbertsioak nabarmen murrizten ditu garraioaren eraginkortasun orokorra hobetzen duen bitartean.

Produktuaren parametroa

zintaren zabaleraB (mm)		300		400		500		650		800
Ertzaren altuera (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Garraio partziala angelua garraiatzea edukiera Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Dimentsio orokorra	H²/h (mm) Buruko gurpilaren erdigunearen altuera	350-100				1100-2000		1300-2000		1300-2000
	H/h (mm) Buztan gurpilaren erdiko altuera	t 335		330-490		600		600		600-800
	H/h (mm) Erdiko sekzioko gainazaleko altuera	450		500-700		760-800		800-850		800-1115
	B²/h (mm) Erdiko ataleko oinarriaren zabalera	480		580		870		1020		1220

zintaren zabaleraB (mm)		1000				1200				1400
Ertzaren altuera (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Garraio partziala angelua garraiatzea edukiera Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Dimentsio orokorra	H²/h (mm) Buruko gurpilaren erdigunearen altuera	1400-2000 1600-2000
	H/h (mm) Buztan gurpilaren erdiko altuera	600-800				800-1000				800-1200
	H/h (mm) Erdiko sekzioko gainazaleko altuera	800-1200				1050-1500				1050-1700
	B²/h (mm) Erdiko ataleko oinarriaren zabalera	1440				1690				1890

Zergatik aukeratu EPIC Belt Conveyor?

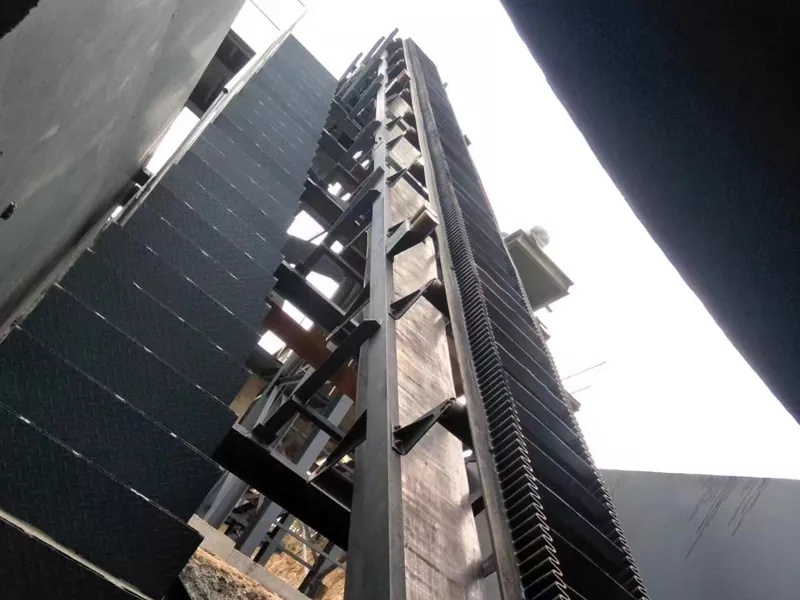

Inklinazio handiko garraioa 90°-ra arte

Zinta garraiatzaile tradizionalak, oro har, garraio angelu txikietara mugatzen dira. EPICen alboko horma korrugatu aurreratuak altxatze bertikala eta angelu handiko garraioa ahalbidetzen du, espazioaren erabilera asko hobetuz.

Gorde instalazio-espazioa

Egitura trinkoak lurzoruaren okupazioa murrizten du eta fabrika-diseinuaren mugak murrizten ditu, meategietarako, portuetarako, lurpeko proiektuetarako eta industria-lantegietarako aproposa da.

Eraikuntza Zibilaren kostu txikiagoak

Garraio bidea aldapatsagoa izan daitekeenez, bezeroek euskarri altzairuzko egiturak, transferentzia geltokiak eta ingeniaritza zibileko gastuak murriztu ditzakete.

Funtzionamendu egonkorra eta zarata baxua

Corrugated Sidewall Belt Conveyor-en ekipamenduak ondo funtzionatzen du bibrazio baxuarekin eta funtzionamendu zarata txikiarekin, epe luzerako ekoizpen fidagarria bermatuz.

Ezaugarri nagusiak

Garraio handiko uhal garraiatzaileen diseinua

Uhal garraiatzaileak gomazko material sendotuak erabiltzen ditu, trakzio-erresistentzia handia eta higadura-erresistentzia bikaina dutenak, meatzaritza eta industria-ingurune gogoretarako egokiak.

Corrugated Alboko Horma Egitura

Alboko hormek material-ihesak saihesten dituzte angelu handiko garraioan.

Gurutze-ontziak / Diafragmak

Diafragmek materialak segurtasunez eusten dituzte gerriko gainazalean eta garraioaren egonkortasuna hobetzen dute.

Abantaila teknikoak garraiatzaile-sistemen tradizionalekin alderatuta

Elementua	Uhal garraiatzaile tradizionala	Alboko hormako uhal garraiatzailea
Angelu garraiatzailea	Normalean ≤20°	Gehienez 90°
Solairua	Handia	Txikia
Material isurketa	Erraz angelu aldapatsuetan	Isurien aurkako bikaina
Eraikuntza Zibilaren kostua	Gorago	Behea
Eraginkortasuna transmititzea	Ertaina	Alta
Instalazio-malgutasuna	Mugatua	Indartsua
Garraio bertikala	Zaila	Bikaina

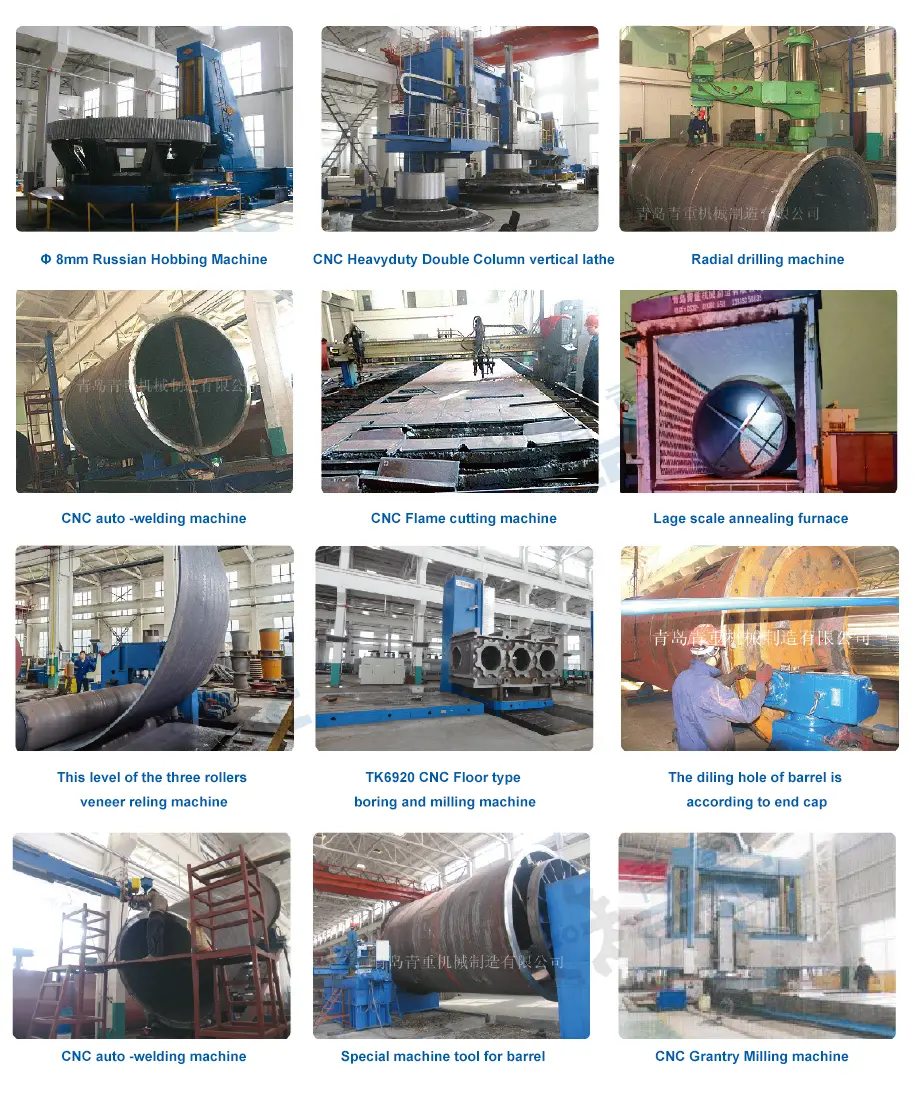

Prozesatzeko Ekipamendu Aurreratua

Fabrika prozesatzeko makina handi eta ertaineko 100 multzo baino gehiago ditu, besteak beste:

· 8 metroko CNC engranaje astunak fresatzeko makina

· Lurzoruaren mandrinatzeko eta fresatzeko makina handia

· CNC tornu bertikala

· Erresistentzia handiko zoruko tornua

· CNC plakak tolesteko makina

· CNC altzairuzko plaka mozteko makina

· Soldatzeko sistema automatikoak

· Errezitzeko labe handiak

Kalitate Ziurtagiriak eta Berrikuntza

EPICek nazioarteko fabrikazio estandar zorrotzak betetzen ditu eta lortu ditu:

· ISO9001:2015 Kalitatea Kudeatzeko Sistemaren Ziurtagiria

· Anitz erabilgarritasun-ereduen patenteak

· Asmakuntza-patenteak

· Goi-teknologiako enpresen aitorpena

Corrugated Sidewall Belt Conveyor-en etengabeko berrikuntza eta kalitatearen hobekuntza dira konpainiaren garapen globalaren oinarrizko eragileak.

Zinta garraiatzaileen soluzio pertsonalizatuak industria desberdinetarako

Produkzio-lerro bakoitzak materialaren ezaugarri eta diseinu-eskakizun bereziak ditu. EPICek diseinu zerbitzu pertsonalizatuak eskaintzen ditu honako hauetan oinarrituta:

· Material mota

· Distantzia garraiatzea

· Harraitzeko angelua

· Ahalmen-eskakizunak

· Instalazio ingurunea

· Potentzia-konfigurazioa

EPIC-en Zerbitzu-laguntza osoa

Salmenta Aurretiko Kontsulta

· Materialen analisia

· Prozesatzeko gomendioa

· Ekipoaren aukeraketa

· Proposamen teknikoa

Instalazioa eta martxan jartzea

· Gure tokiko orientazioa

· Ekipoaren arazketa

· Operadoreen prestakuntza

Salmenta Osteko Zerbitzua

· Ordezko piezen laguntza

· Laguntza teknikoa

· Mantentze-gidak

· Epe luzeko funtzionamendu-laguntza

Aukeratu EPIC Zure Bulk Materiala Garraiatzeko Proiekturako

Meatzaritza-planta, agregakinen ekoizpen-lerroa, zementu-fabrika edo industria-garraiatzeko sistema eraikitzen ari zaren ala ez, EPIC Corrugated Sidewall Belt Conveyor-ek soluzio eraginkor, fidagarria eta kostu-eraginkorra eskaintzen du angelu aldapatsuak eta ontziratu gabeko materialak garraiatzeko.

Fabrikazio-gaitasun aurreratuarekin, ingeniaritza-laguntza profesionalarekin eta EPC proiektuen esperientzia aberatsarekin, EPIC-ek mundu mailako bezeroei laguntzen jarraitzen du ekoizpen-eraginkortasuna hobetzen eta funtzionamendu-kostuak murrizten garraiatzeko teknologia berritzaileen bidez.
